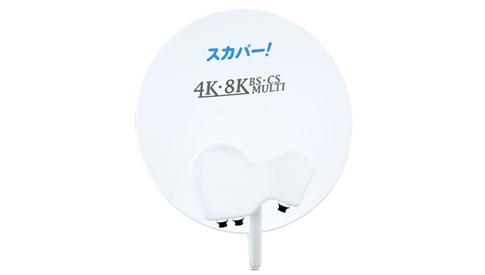

4K8K対応スカパー!マルチアンテナ

SP-SHV100D

4K8K衛星放送もプレミアムサービスも
これひとつで視聴可能

販売価格 15,400円(税込)

製品について

製品の仕様

本機の特長

本製品は、スカパー!プレミアムサービスのほか、スカパー!、従来のBS放送、さらに4K8K衛星放送の視聴にもご利用いただけるアンテナです。
【DXアンテナ製】

ダブルチューナーモード

スカパー!プレミアムサービス用出力を2系統、スカパー!・BSデジタル用出力を1系統搭載。
ダブルチューナー搭載のプレミアムサービスチューナーをお持ちなら、視聴しながらの別番組録画や2番組同時録画など、ダブルチューナー搭載機器の便利な機能をフル活用できます。

4K8K衛星放送の受信方法

スカパー!では、4K放送をお届けします。下記いずれかの方法で受信することができます。

4Kテレビ(「0100」から始まる番号のACASチップが内蔵されているテレビ)

4K対応テレビ(「0000」から始まる番号のB-CASカードが挿入されているテレビ)
4Kチューナー(「0100」から始まる番号のACASチップが内蔵されているチューナー)

機器交換や工事について

4K8K衛星放送は、従来の2071MHzより高い周波数3224MHzまでを使用します。
高い周波数の信号を伝送できない機器は交換が必要です。
アンテナ設置の際、古い機器が使用されたり、同軸ケーブルの芯線がむき出しになっていると、電波が外部に漏れて、無線LAN等の通信システムに妨害を与えたり、逆に、周囲の電波が入り込んで、衛星放送の受信に影響することがあります。
定められた基準に適合しない受信設備は違法となる可能性がありますので、宅内の配線や機器から電波が外部に漏れないよう、SHマーク登録機器等、適切な機器の使用や工事が必要です。

SHマーク(スーパーハイビジョン受信マーク)

SHマーク(スーパーハイビジョン受信マーク)は、BS・110度CS右左旋放送受信帯域に対応した機器のうち、一般社団法人 電子情報技術産業協会で審査・登録され、一定以上の性能を有するスーパーハイビジョン衛星放送受信に適した衛星アンテナ、受信システム機器に付与されるシンボルマークです。

注意事項

受信に適した推奨範囲以外(宮古・八重山・石垣エリアなど)では、受信に適正な電波強度が得られない場合があります。右図の推奨範囲をよくご確認のうえ、お求めください。チューナーを1台だけ接続する場合は、接続しない方の端子に必ず保護キャップを取り付けてください。付属の同軸ケーブルは1本です。(防水キャップ付き)アンテナに2台以上のチューナーを接続する場合は、防水キャップ付同軸ケーブルが別途必要です。仕様および外観は、改良の為予告なく変更することがあります。

※風速60m/sを超える環境(超高層階[概ね20階程度]等)への設置は行わないでください。

仕様

項目 BS・110度CS 124/128度CS
受信周波数 11.71〜12.75GHz 12.2〜12.75GHz
受信偏波 右旋/左旋円偏波 垂直/水平偏波
アンテナ利得 32.6dB以上 32.7dB以上
G/T 13.0dB/K以上 JCSAT-3A:13.0dB/K以上
JCSAT-4B:13.0dB/K以上
アンテナ有効径 45cm相当
コンバータ
出力周波数
1032〜2071MHz/2224〜3224MHz 1000〜1550MHz
コンバータ利得 53±5dB
コンバータ雑音指数 標準値0.5dB 標準値0.6dB
コンバータ
局部発振位相雑音
−55dBc/Hz以下(1kHzオフセット)
−73dBc/Hz以下(5kHzオフセット)
−83dBc/Hz以下(10kHzオフセット)
−52dBc/Hz以下(1kHzオフセット)
−70dBc/Hz以下(5kHzオフセット)
−80dBc/Hz以下(10kHzオフセット)
コンバータ出力
インピーダンス
75Ω(F型コネクター)
衛星切換信号 32〜53kHz
コンバータ電源 DC15V(13.2V〜16.5V) 垂直偏波:DC9.5〜12.0V
水平偏波:DC13.5〜16.5V
コンバータ消費電力 2.4W以下(DC15V入力時) 垂直偏波:3W以下
水平偏波:4W以下
耐風速 60m/s(破壊風速)
反射鏡寸法 幅500 × 縦528 mm
質量 2.3kg

SHマーク(スーパーハイビジョン受信マーク)

SHマーク(スーパーハイビジョン受信マーク)は、BS・110度CS右左旋放送受信帯域に対応した機器のうち、一般社団法人 電子情報技術産業協会で審査・登録され、一定以上の性能を有するスーパーハイビジョン衛星放送受信に適した衛星アンテナ、受信システム機器に付与されるシンボルマークです。

付属品

付属品
反射鏡 コンバーター(保護キャップ×3 端子部に付属)
コンバーターアーム 同軸ケーブル【15m・防水キャップ付】(固定用バンド×3)
※同軸ケーブル(4C-FB:15m)は4K・8K放送に対応しています。
※固定用バンドは同軸ケーブルの内側に固定されています。
ベランダ・壁面取付金具 当て板
ベランダ取付用ボルト
※出荷時は組立てられています。
