注意事項
  • 受信に適した推奨範囲以外（宮古・八重山・石垣エリアなど）では、受信に適正な電波強度が得られない場合があります。

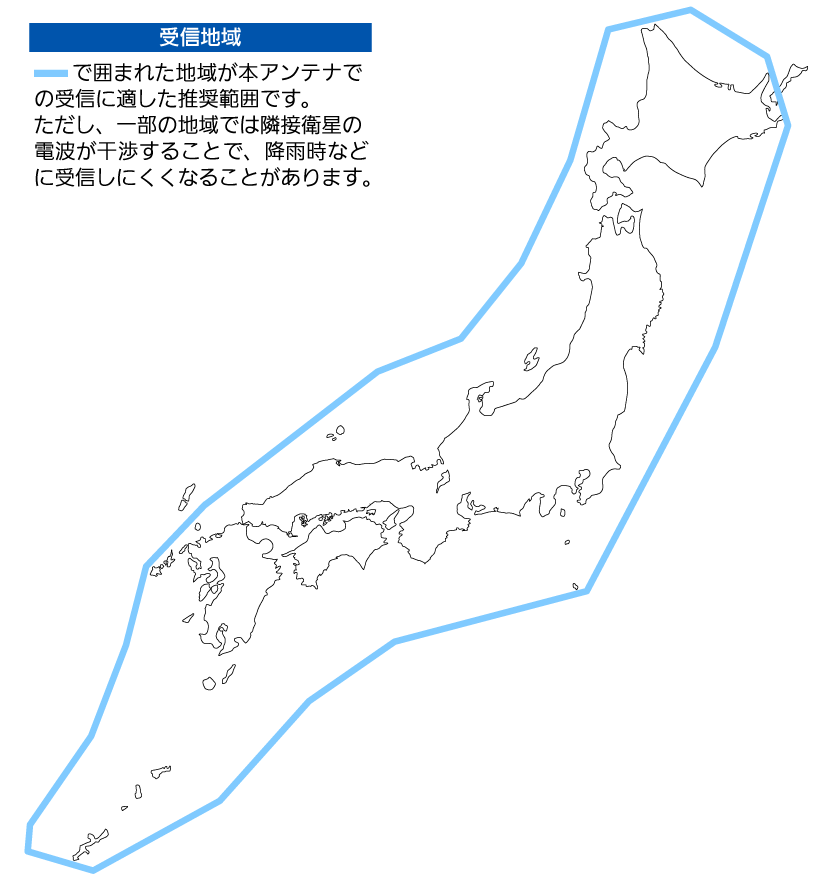

    右図の推奨範囲をよくご確認のうえ、お求めください。
  • チューナーを1台だけ接続する場合は、接続しない方の端子に必ず保護キャップを取り付けてください。
  • 付属の同軸ケーブルは1本です。（防水キャップ付き）
  • アンテナに2台以上のチューナーを接続する場合は、防水キャップ付同軸ケーブルが別途必要です。
  • 仕様および外観は、改良の為予告なく変更することがあります。
  • ※風速60m/ｓを超える環境（超高層階［概ね20階程度］等）への設置は行わないでください。
拡大
仕　様
項　目 BS・110度ＣＳ 124/128度ＣＳ
受信周波数 11.71〜12.75GHz 12.2〜12.75GHz
受信偏波 右旋／左旋円偏波 垂直／水平偏波
アンテナ利得 32.6ｄＢ以上 32.7ｄＢ以上
Ｇ／Ｔ 13.0dB/K以上 JCSAT-3A：13.0dB/K以上
JCSAT-4B：13.0dB/K以上
アンテナ有効径 45cm相当
コンバータ出力周波数 1032〜2071MHz／2224〜3224MHz 1000〜1550MHz
コンバータ利得 53±5dB
コンバータ雑音指数 標準値0.5dB 標準値0.6dB
コンバータ局部発振位相雑音 −55dBc/Hz以下（1kHzオフセット）
−73dBc/Hz以下（5kHzオフセット）
−83dBc/Hz以下（10kHzオフセット）		 −52dBc/Hz以下（1kHzオフセット）
−70dBc/Hz以下（5kHzオフセット）
−80dBc/Hz以下（10kHzオフセット）
コンバータ出力インピーダンス 75Ω（F型コネクター）
衛星切換信号 − 32〜53kHz
コンバータ電源 DC15V（13.2V〜16.5V） 垂直偏波：DC9.5〜12.0V
水平偏波：DC13.5〜16.5V
コンバータ消費電力 2.4W以下
（DC15V入力時）		 垂直偏波：3W以下
水平偏波：4W以下
耐風速 60m/s（破壊風速）
反射鏡寸法 幅500 × 縦528 mm
質量 2.3kg
ＳＨマーク（スーパーハイビジョン受信マーク）は、ＢＳ・１１０度ＣＳ右左旋放送受信帯域に対応した機器のうち、一般社団法人 電子情報技術産業協会で審査・登録され、一定以上の性能を有するスーパーハイビジョン衛星放送受信に適した衛星アンテナ、受信システム機器に付与されるシンボルマークです。
付属品
反射鏡 1
コンバーター（保護キャップ×3　端子部に付属） 1
コンバーターアーム 1
同軸ケーブル【15m・防水キャップ付】（固定用バンド×3）
  • ※同軸ケーブル（4C-FB:15m）は4K・8K放送に対応しています。
  • ※固定用バンドは同軸ケーブルの内側に固定されています。
 1
ベランダ・壁面取付金具 1
当て板 1
ベランダ取付用ボルト
  • ※出荷時は組立てられています。
 2
設置・調整ガイド 1
